bác CKD mua 2 cái khớp nối đó ở đâu mà đẹp vậy ? bác chỉ chỗ em mua với

[nhatson]

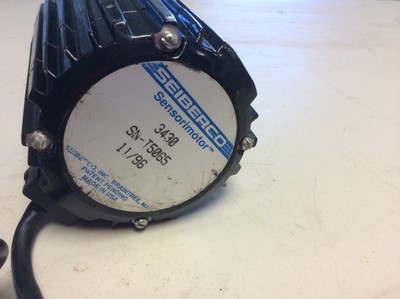

wa cụ NAMcnc bảo bên dương bá trạc có step closed loop us, em chưa có time wa check , cụ CKD nay check nói em hảng của hang Seiberco INC và chạy mạng
em tức tốc nghiên cứu hãng này vì thấy hơi lạ và kết quả khá bất ngờ là chú này đã out khỏi nền kinh tế
điều thứ 2 em thu được là có khả năng oritenal motor (vexta) thâu tóm chú này hoặc đã câu được kỹ sư của cty này






oritenal motor và Seiberco có bằng sáng chế từ chung 1 người "Hung D. Vu" , em nghĩ là 1 người mỹ gốc việt ah
https://www.google.com/search?tbo=p&...%22&gws_rd=ssl

bằng sáng chế em nghĩ là nó dùng cho step closed loop của vexta

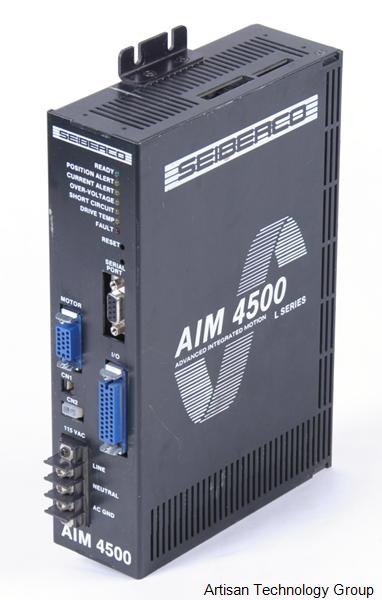

1 cái tương tự từ Seiberco

[Nam CNC]

vậy rốt cuộc em nó chạy mạng hả ? định hốt liền hốt hết , chỉ sợ hốt nhầm đống Shit thì toi hehehehe.

[Gamo]

Hehe, hốt motor thôi đừng hốt driver.

Tiện thể hỏi các sư phụ về kỹ thuật điều khiển step bằng áp cao (80V-120V DC):
1. Giả sử đầu vào mình là 80V-120V DC, mình muốn hạ xuống 12V thì có những pp nào?
2. Già sử ko cần hạ xuống chính xác 12V, chỉ cần chia phân nửa xuống 40V là ổn thì làm sao?
3. Ngoài pp lái H-Bridge bằng driver IR21xx thì mình có pp lái theo kiểu isolate nào ko? (như lái H-Bridge bằng opto chẳng hạn?)

[nhatson]

Hehe, hốt motor thôi đừng hốt driver.

Tiện thể hỏi các sư phụ về kỹ thuật điều khiển step bằng áp cao (80V-120V DC):
1. Giả sử đầu vào mình là 80V-120V DC, mình muốn hạ xuống 12V thì có những pp nào?
2. Già sử ko cần hạ xuống chính xác 12V, chỉ cần chia phân nửa xuống 40V là ổn thì làm sao?
3. Ngoài pp lái H-Bridge bằng driver IR21xx thì mình có pp lái theo kiểu isolate nào ko? (như lái H-Bridge bằng opto chẳng hạn?)

Nếu giải quyết được thì hổt hết đám motor Seiberco ngoài bãi luôn

1. dùng nguồn xung, dễ nhất là uc3842
2. coi số 1, hoặc dòng thấp có thể dùng transitor để ổn áp
3. cách li 2 cách, trực tiếp thì dùng mấy con cách li lái fet trực tiếp, cái thứ 2 là giàn tiếp dùng 6n137 rồi lái bàng IRxxxx

b.r

[CKD]

Ý cụ Gà là giam áp để chạy step.. công suất không lớn cũng chẵng nhỏ. Dùng kiểu linear transitor chắc phát nhiệt khủng.

-> dùng kiểu switching DC-DC thôi.

Mà bắt chước thằng ezi-servo đi, nâng áp khi cần chạy nhanh.

[Gamo]

1. dùng nguồn xung, dễ nhất là uc3842
2. coi số 1, hoặc dòng thấp có thể dùng transitor để ổn áp
3. cách li 2 cách, trực tiếp thì dùng mấy con cách li lái fet trực tiếp, cái thứ 2 là giàn tiếp dùng 6n137 rồi lái bàng IRxxxx

b.r

Ủa, mà con UC3842 chạy max 30V mà cụ?

Ý cụ Gà là giam áp để chạy step.. công suất không lớn cũng chẵng nhỏ. Dùng kiểu linear transitor chắc phát nhiệt khủng.

-> dùng kiểu switching DC-DC thôi.

Mà bắt chước thằng ezi-servo đi, nâng áp khi cần chạy nhanh.

Hehe, để lái được H-Bridge cần 10V-20V. Nếu dùng 1 nguồn vào 80v thì phải hạ áp xuống khoảng 12V & 5V (cho logic), huhu...
Mà các switching IC đa số max là 60V >.<

[CKD]

Kiểm tra tính năng biên tập & post ảnh bằng phone.

Driver Yako YKA2304xx

[CKD]

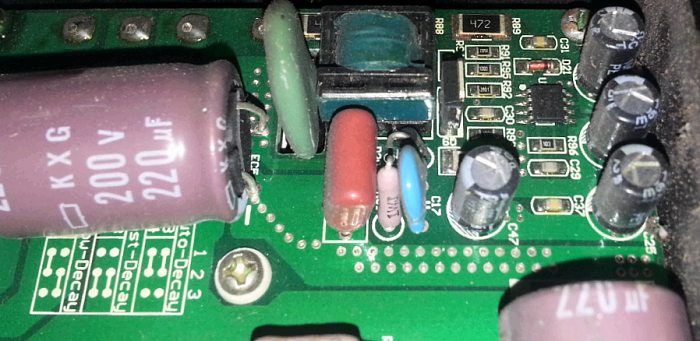

Cái này của MA860H, chịu áp 80V AC, đỉnh điểm chắc 110V DC.




Khối nguồn của em nó

[Gamo]

Hehe, nó dùng IC gì cho khối nguồn vậy?

[nhatson]

Hehe, nó dùng IC gì cho khối nguồn vậy?

thường là UC3842/uc3843
nếu áp vào fix 110/220V ac dùng mấy con TOP220 hay viperxxx hoặc FANxxx của fairchild sẽ dễ hơn, còn nguồn thay đổi thì dủng uc3842/tl494,sg3825

[nhatson]

to cụ gà, dơn giản hơn, cụ cấp 2 nguồn rời, 1 nguồn cao áp, 1 nguồn logic, thêm cái relay, có nguồn logic mới dóng nguồn cao áp, một số đồ EU , usa em thấy cũng làm như vậy

[Gamo]

À, ý cụ là ngoài nguồn 80V vào thì thêm luôn 1 nguồn 12V nữa? Nguồn 12V điều khiển logic boot up xong hết mới bật relay cho nguồn 80V vào?

[nhatson]

À, ý cụ là ngoài nguồn 80V vào thì thêm luôn 1 nguồn 12V nữa? Nguồn 12V điều khiển logic boot up xong hết mới bật relay cho nguồn 80V vào?

chính xác là vậy, nhiều hệ thống có nhiều cái drive, mỗi cái 1 nguồn xung... nó còn liên quan đến noise, dùng 1 bộ nguồn công nghiệp cấp điện hết cho chúng nó lại hay

[Gamo]

Hehe, thế thì có vẻ hay hơn nhỉ, isolated power supply, khỏi phải mất công nghiên cứu

[Gamo]

À, hôm nay mình đọc thử resolver trên Alphastep, nó có 4 dây, cấp xung 2 dây thì 2 dây còn lại ra hiệu điện thế sin & cos, giống như biến thế. Nhưng mà do ko có bộ lọc nên đôi khi tín hiệu đo vị trí nhảy cũng kinh lắm. Ko rõ là cụ có sơ đồ resolver-to-digital nào đơn giản ko?

[nhatson]

À, hôm nay mình đọc thử resolver trên Alphastep, nó có 4 dây, cấp xung 2 dây thì 2 dây còn lại ra hiệu điện thế sin & cos, giống như biến thế. Nhưng mà do ko có bộ lọc nên đôi khi tín hiệu đo vị trí nhảy cũng kinh lắm. Ko rõ là cụ có sơ đồ resolver-to-digital nào đơn giản ko?

clone mạch của drive ads lun cụ gà

[nhatson]

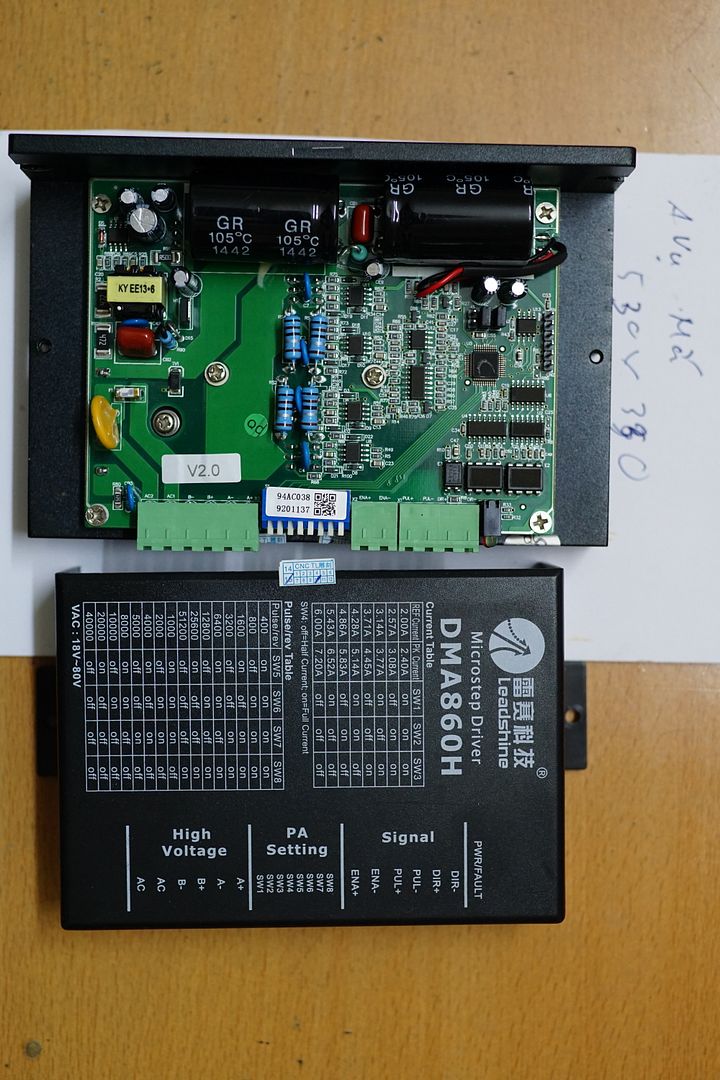

dma860m
cá nhân em ko tin cái này của leadshine, 1 ở trong mạch ko ghi, 2 ko có trong menu sản phẩm của leadshine

[Gamo]

Ủa, mà chất lượng khi chạy thế nào hả bạn Linh đẹp giai? :x :x :x

[nhatson]

Ủa, mà chất lượng khi chạy thế nào hả bạn Linh đẹp giai? :x :x :x

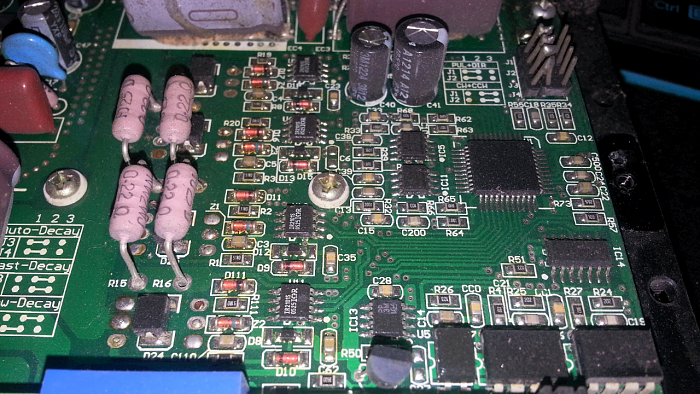

con này chạy digital, khả năng là stm32
chạy bthường như drive analog thôi, ko có nhân xung khi chạy chậm, ko có harmonic correction
ít linh kiện hơn, nên chắc là rẻ hơn con MA860 dùng fpga proasic3
